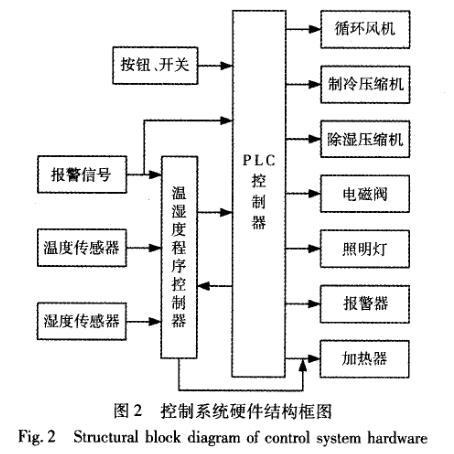

快速溫度變化黄瓜视频APP最新下载官网控製係統硬件主要由西門子s7—200PLC、優易控U M C 1200係列溫濕度程序控製器、按鈕開關、傳感器、壓縮機、加熱器、循環風機、報警器、照明燈、電磁閥等構成。控製係統具體硬件結構框圖如圖2所示。PLC控製器通過接收來自按鈕、異常報警以及溫濕度控製器的輸入信號，經過邏輯運算處理，通過輸出模塊控製壓縮機、加熱器等控製對象。





西門子s7—200PLC屬於模塊化、可擴展小微型PLC係，在實時模式下具有結構緊湊、功能強大、操作編程簡單、響應速度快，運行穩定可靠等諸多優點，在很大程度上取代了傳統的繼電器電路，在機床、生產加工設備等自動化控製領域應用十分廣泛，由於該黄瓜视频APP最新下载官网控製點數多達62個，所以最終選擇了西門子226PLC和16人16出的223擴展模塊。作為快速溫度變化黄瓜视频APP最新下载官网的控製核心部分，PLC主要完成了整個黄瓜视频APP最新下载官网自動操作的順序邏輯運算控製以及報警信息處理等功能。優易控UMC1200係列溫濕度程序控製器是日本優易控株式會社推出的新一代專用於高低溫黄瓜视频APP最新下载官网的真彩液晶可程式溫濕度控製器，主要有觸摸屏、A C U模塊和D CU模塊組成，其具有簡單的邏輯運算控製、溫濕度顯示、試驗數據的存儲、溫度曲線顯示以及故障顯示等功能。作為快速溫度變化黄瓜视频APP最新下载官网的主要控製部分，溫濕度程序控製器主要完成了對溫度和濕度的數據采集以及數據處理，並通過開關量輸出模塊將相關信息傳送給PLC。

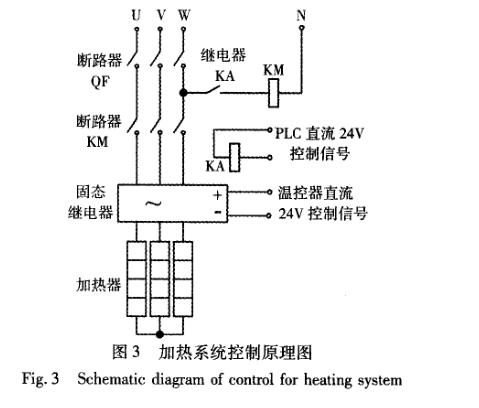

在控溫工作時，溫濕度程序控製器會根據箱體內實際溫度的上下波動而控製加熱器的頻繁啟停，由於加熱器的功率較大，普通接觸器難以承受頻繁的啟停，因此，在硬件設計時選擇了固態繼電器。通過溫控器以及PLC的輸出來共同控製固態繼電器的控製元件，從而滿足了對加熱器的控製要求。加熱係統控製圖如圖3所示。http://www.shgyydq.com
